阻尼振荡波分为两个部分，一部分是慢速阻尼振荡波，振荡频率在100kHz和1MHz之间，一部分是快速阻尼振荡波，振荡频率在1MHz以上。
阻尼振荡波试验受试端口为EUT电源端口和信号端口。
执行标准：
GB/T17626.8-2016/IEC61000-4-18:2011《电磁兼容 试验和测量技术阻尼振荡波抗扰度试验》进行测试。
阻尼振荡按照振荡频率可分为：
慢速阻尼振荡，振荡频率为100 kHz, 1MHz。
快速阻尼振荡，振荡频率为3 MHz, 10MHz, 30MHz。
（1)慢速阻尼振荡：
慢速阻尼振荡试验设置要求如下：
试验电压V peak：250 V – 2500 V
持续时间td：不小于2s
试验时间T：标准未定义，通常为1分钟
间隔时间tr：标准未定义
重复率Rep：40/s ( 100 kHz) 400/s ( 1 MHz )
第一个半周期极性：正和负
耦合方式：差模 L-N；共模 L-PE, N-PE, L+N-PE
（2)快速阻尼振荡：
快速阻尼振荡试验设置要求如下：
试验电压V peak：250 V – 4000 V
持续时间td：50 ms(3 MHz)，15 ms(10 MHz)， 5 ms(30 MHz)
试验时间T：标准未定义，通常为1分钟
间隔时间tr：标准未定义
重复率Rep：5000/s ( 3MHz， 10 MHz， 30 MHz)
第一个半周期极性：正和负
耦合方式：共模 Lx-PE, N-PE, Lx+N-PE

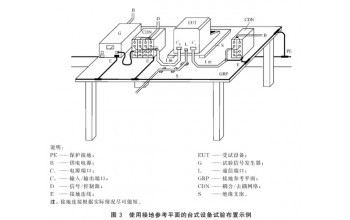

在进行试验时，信号发生器、耦合/去耦网络、EUT和辅助设备应接到参考接地平面(GRP)，或以其他适当的方式接地。
台式设备，EUT和电缆应置于高度为10 cm厚的绝缘支撑物，与GRP隔离。
立式设备，EUT应置于10 cm厚的绝缘支撑物上。
受试设备除了下方的参考接地平面(GRP)外，和其他导电体结构的距离至少为0.5m。
耦合/去耦网络接入在距离EUT 1m处的电路上并与GRP连接。
如果耦合/去耦网络与试验信号发生器是分离的，它们之间应靠近放置，并通过一个不超过1m长的导线连接。耦合/去耦网络与GRP的连接应尽可能短。
通信线(数据线)应使用技术规范要求的电缆，且需要高于参考接地平面(GRP)0.1m，其长度最少为1m。
如果EUT提供的电源线超过1m，超长电缆部分应折叠成直径为0.2m的扁平线圈，并置于GRP上方0.1m。
信号端口通常使用容性耦合夹进行耦合，与GB/T17626.4/IEC61000-4-4电快速瞬变脉冲群通信端口测试方法相同。
