阻尼振荡磁场主要用于安装在高压变电站中的电子设备。建立一个具有共同和重复性的基准，来评价中压、高压变电站中处于阻尼振荡磁场中的电气和电子设备的性能。标准规定在运行条件下的设备对中压和高压变电站的阻尼振荡磁场骚扰抗扰度的测试要求。

EUT:受试设备；

感应线圈：具有确定形状和尺寸的导体环，环中流过电流时，在其平面和所包围的空间内产生确定的磁场。

接地平面：一块导电平面，其电位用作磁场发生器和辅助设备的公共参考电位。

去耦网络、防逆滤波器：用于避免与磁场试验以外的设备禅城的相互影响的电路。

磁场强度用A/m表示，1A/m相当于自由空间的磁感应强度为1.26uT.

测试等级：

3级：10A/m;

4级：30A/m;

5级：100A/m.

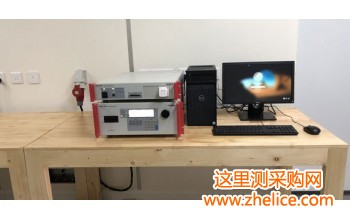

试验设备：试验发生器（电流源），感应线圈和辅助试验仪器。

实验室的背景电磁场应至少比所选定的试验等级低20dB.



试验结果的评价：



  试验结果应依据受试设备在试验中的功能丧失或性能降低现象进行分类，相关的性能水平由设备的制造商或需要方确定，或由产品的制造商和购买方双方协商同意。建议按如下要求分类：

    a) 在制造商、委托方或购买方规定的限值内性能正常；

    b) 功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预；

    c) 功能或性能暂时丧失或降低，但需操作人员干预才能恢复；

    d) 因设备硬件或软件损坏，或数据丢失而造成不能恢复的功能丧失或性能降低。

    由制造商提出的技术规范可以规定对EUT产生的某些影响是不重要的，因而是可接受的试验影响。

在没有合适的通用、产品或产品类标准时， 这种分类可以由负责相应产品的通用标准、产品标准和产品类标准的专业标准化技术委员会用于作为明确表达功能准则的指南，或作为制造商和购买方协商的性能规范的框架。
