核心概述

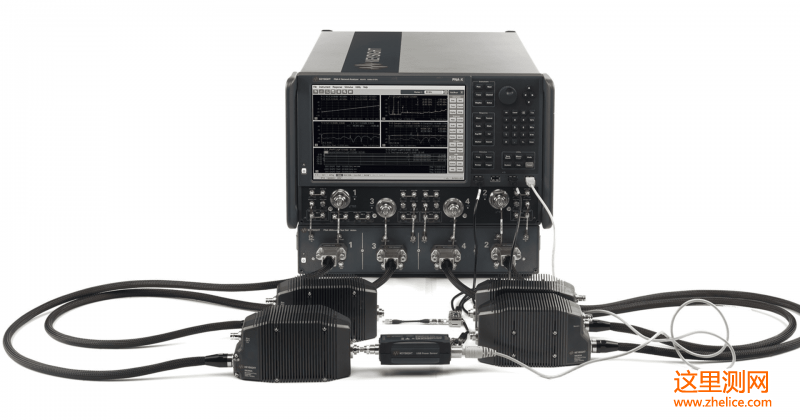

Keysight N5290A 是一款高性能、高效率的同轴元件分析仪，它本质上是将Keysight的PNA系列微波网络分析仪（如E836xC）的强大性能与一个高度集成的、多功能的测试夹具/开关矩阵 结合在一起。它的设计初衷是简化和加速对同轴封装的元器件（如滤波器、放大器、开关、衰减器等）进行大规模、多端口、多测量的测试，特别适用于生产测试环境。



一句话总结：N5290A不是一台独立的仪器，而是一个“交钥匙”的测试系统解决方案，旨在为多端口器件提供无与伦比的测试速度和吞吐量。



主要特点与优势

极高的测试速度



内部开关矩阵：N5290A的核心优势在于其内部集成了一个复杂的开关矩阵。用户无需手动更换电缆来切换测试端口，所有连接通过内部开关自动完成。这消除了频繁连接/断开带来的误差和磨损，并将切换时间从几分钟缩短到毫秒级。



快速校准：支持多种快速校准方法，如E-Cal（电子校准件），进一步减少了校准时间。



强大的多端口测试能力



提供4端口或8端口的配置。对于一个8端口的系统，它可以一次性连接一个8端口器件（如双工器、多路复用器），并自动测量所有S参数（S11, S21, ..., S88），而无需任何手动干预。



这对于需要测试全矩阵S参数的多端口器件来说是革命性的。



卓越的射频性能



基于成熟的PNA系列平台，N5290A继承了其优异的性能指标。



频率范围：根据配置，最高可达50 GHz（常见配置有20 GHz, 26.5 GHz, 40 GHz, 50 GHz）。



动态范围：通常大于120 dB（在10 GHz时），能够精确测量高隔离度或高损耗的器件。



轨迹噪声：非常低，确保了测量的精确度和可重复性。



高精度与可重复性



系统采用坚固的机械结构和高质量的连接器（如2.92mm），确保了长期使用的稳定性和连接的可重复性。



集成的设计减少了电缆弯曲等外部变量，使测试结果更加可靠。



专为生产环境设计



自动化：通过GPIB、LAN或USB接口，可以轻松地与测试计算机集成，实现全自动测试。



软件支持：提供测试程序开发工具，并与Keysight的测试执行软件（如PathWave）无缝协作。



可靠性：设计用于7x24小时不间断的高强度生产测试，平均无故障时间极长。



系统构成

一个完整的N5290A系统通常包括：



PNA系列网络分析仪主机：提供信号源和接收机，是系统的“大脑”和核心测量引擎。



N529xA多端口测试仪：这是系统的独特部分，是一个独立的机箱，内部集成了开关矩阵、耦合器、衰减器等，并提供多个同轴测试端口。



测试电缆：高质量的低相位稳定性电缆，用于连接主机和测试仪。



校准套件：通常推荐使用E-Cal电子校准件，以实现最快、最方便的校准。



软件：包括仪器驱动程序和示例代码，方便用户快速开发测试程序。



典型应用场景

N5290A主要应用于需要快速、精确测试多端口射频元件的领域：



移动通信：测试基站中使用的滤波器、双工器、多路复用器、塔放 等。



航空航天与国防：测试雷达系统中的开关矩阵、限幅器、低噪声放大器等。



卫星通信：测试上/下行变频器、高频开关等。



无线局域网：测试多通道的射频前端模块。



元器件制造：在生产和质检环节，对出厂的射频元器件进行100%测试
