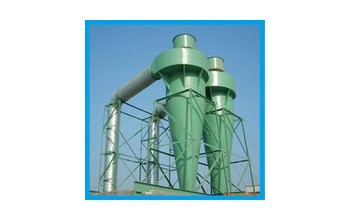

点击图片查看原图CLK扩散式旋风除尘器工作原理：
含尘气体经矩形进风口沿切向进入扩散式旋风除尘器筒体，粉尘在离心力的作用下，被抛向器壁，并随旋转气流向下旋动，大部分气流受反射屏的发散作用，旋转上升经排气管排出，小部分气流随粉尘反射屏和锥体之间的环隙进入灰斗，壳体下部直径变大，旋转气流减慢，粉尘在惯性作用下被捕集在灰斗内，气体则经反射屏的透气孔至排气管排出。
旋风除尘器的各部分的构造比例设计要合理。旋风除尘器的外筒直径及高度对其性能的影响较大，外筒体的直径较小，气流运动给予尘粒的离心力越大。因此，外形细长的旋风除尘器比短粗的除尘器效率要高，而且能够捕集较细的尘粒，但是流体的阻力较大。一般认为，能能较好的旋风除尘器的外筒部分的高度为其直径的1-2倍，椎体部分的高度为直径的1-3倍，椎体的角度为20°-40°旋风除尘器入口的断面的宽高之比也很重要，宽高比越小，井口气流在径向方向越薄，越有利于粉尘在圆筒内的分离和沉降，除尘效率就越高。因此断面多采用个矩形，宽高之比为2左右。
