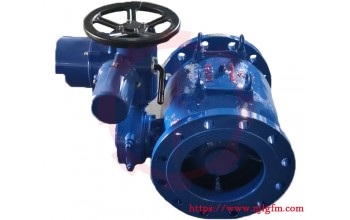

点击图片查看原图电动调流阀之所以可消除能量,乃是利用多喷孔的结构,水经由各个喷孔喷出并相互碰撞。此设 计会使所有喷出的水柱在阀中心线上相互冲击,此水柱的相互冲击会使速度能量完全消失。
为了使所有喷出的水柱能集中相互冲击,必须使各点压力或速度水头保持在每一喷孔前达到一 致。在直流型电动调流阀中,是利用阀体外壳和内导流筒形成一个圆环形通道，使介质在阀腔内作流 线型运动,以保持各点压力一致。
电动调流阀之所以可将震动减少,主要在于采用了先进的设计技术在喷嘴之前将速度水头损失 降低,同时为避免气蚀现象造成机件损坏,特将此气蚀现象集中在套筒中心,并由水包围着,此时水中 的气泡会很不稳定并且在水中破裂,但不会在阀壁上破裂,如此可消除噪音、震动,避免阀的损坏。
