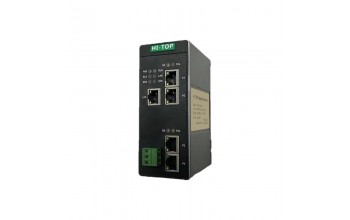

工业以太网EtherCAT转CC-link IE FIELD BASIC协议转换网关网桥 HT3S-ECS-CIS +V13366791780

HT3S-ECS-CIS是一款EtherCAT从站功能的通讯网关。该产品主要功能是将EtherCAT网络和CC-link IE FIELD BASIC网络连接起来，进行数据的互通。本网关连接到EtherCAT总线中作为从站使用，连接到CC-link IE FIELD BASIC总线中作为从站使用。

HT3S-ECS-CIS网关能够实现EtherCAT接口仪表、变频器、综保、软启动器等设备接入到CC-link IE FIELD BASIC网络系统。网关在CC-link IE FIELD BASIC一侧是CC-link IE 从站，在另一侧支持EtherCAT从站。支持基于EtherCAT的自由协议通信。

产品选型

HT3S-ECS-CIS: CC-link IEFB 转EtherCAT 协议网关

HT3S-ECS-CCS: CC-link 转EtherCAT 协议网关

技术指标

EtherCAT 技术参数

● 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

● 带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

● 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

CC-link IE FIELD BASIC 技术参数

● 网关作为CC-link IE FIELD BASIC网络的从站，可以连接三菱的PLC。

● 通过网关的拨码，可以设置网关占用1个站~4个站

● 输入输出字节数：输入字数128 word、输出字数128 word。

● 网关占用几个站，直接决定输入输出数量，参考以下图：

序号	占用站数	输入字数	输出字数
1	1	32	32
2	2	64	64
3	3	96	96
4	4	128	128

电气参数
● 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
● 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃， 湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。
