铁路产品GBT21563振动冲击试验检验报告

GB/T21563标准规定了对安装在轨道机车车辆设备上进行冲击和随机振动试验的要求。

对于依据设备在车上的安装位置将试验等级分为三类：

——1类车体安装：

1类A级：车体上（或下部）直接安装的柜体、组件、设备和部件；

1类B级：车体上（或下部）直接安装的柜体内部的组件、设备和部件；

—— 2类转向架安装：

安装在轨道机车车辆转向架上的柜体、组件、设备和部件；

—— 3类车轴安装：

安装在轨道机车车辆轮对装置上的组件、设备和部件的总成。

在未来任一给定时刻，其瞬时值不能精确预知的振动称为随机振动（Random vibration）

根据标准涵盖的检验项目：

——功能振动试验，施加最小的试验量级，验证被测设备在轨道机车车辆上可能的环境条件下能否正常工作，是否满足制造商和用户的双方性能需求；

——模拟长寿命试验：证实在加速运行振动量级条件下设备机械结构的完好性，在试验时候不必检查设备的功能。

——冲击试验：模拟运行过程中的偶然事件。在试验时不必检查被测设备的功能，但有必要证明其工作状态和机械结构完好性没有改变，也未出现外观变形，这些情况应在最终试验报告中明确说明。

试验顺序：

首先进行垂向、横向和纵向模拟长寿命振动试验，其次，进行垂向、横向和纵向冲击试验，最后进行垂向、横向和纵向模拟功能长寿命振动试验。

试验时间：

功能性振动试验：振动三个相互垂直方向，每方向最少振动不低于10min（受试产品上电）;

长寿命振动试验：振动三个相互垂直方向，每方向振动5h（受试产品不上电）;

冲击试验：冲击三个相互垂直方向的正反向，每方向冲击3次，共计18次冲击。

检测标准名称：

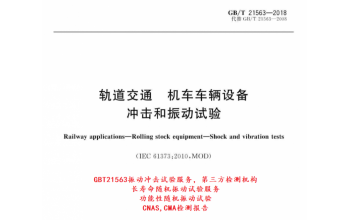

GB/T21563-2018 /IEC61373:2010轨道交通 机车车辆设备 冲击和振动试验

北京仪综所轨道交通产品振动冲击实验室，权威科研院所检测机构，提供各类车载设备冲击振动试验，振动冲击试验场地预约请联系彭工136-9109-3503，一站式检测认证服务，省时、省心、省力。
