一、电快速瞬变脉冲群试验相关关键词：
1、脉冲群burst
数量有限且清晰可辨的脉冲序列或持续时间有限的振荡。
2、辅助设备AE
为受试设备正常运行提供所需信号的设备和校验受试设备性能的设备。
3、耦合coupling
线路间的相互作用，将能量从一个线路传送到另一个线路。
4、共模耦合 common mode
同时耦合到接地参考平面的所有导线。
5、耦合夹coupling clamp
在与受试线路没有任何电连接情况下，以共模的形式将骚扰信号耦合到受试线路的、具有规定尺寸和特性的一种设备。
6、耦合网络coupling network
用于将能量从一个线路传送到另一个线路的电路。
7、去耦网络decoupling network
用于防止施加在受试设备上的电快速瞬变电压影响其他不被试验的装置、设备或系统的电路。
8、性能降低 degradationg
装置、设备或系统的工作性能与正常性能的非期望偏离。
9、电快速瞬变脉冲群：简称 EFT/B；
10、电磁兼容简称EMC
设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
11、受试设备：简称EUT;
12、接地参考平面 ground reference plane
一块导电平面，其电位用作公共参考电位。
13、抗扰度immunity
装置、设备或系统面临电磁骚扰哦不降低运行性能的能力。
14、端口port-受试设备和外部电磁环境中的特殊接口。
15、脉冲宽度pulse width
瞬时值达到首个脉冲上升沿的50％时和达到最后下降沿的50％的时间间隔。
16、上升时间 rise time
脉冲瞬时值首次从脉冲幅值的10％上升到90％所经历的时间。
17、非对称模式（耦合）
相对于接地参考平面的单线耦合。
18、保护地protective earth-简称PE。
二、电快速瞬变脉冲群具备如下特点：
1、 幅值在100V至数千伏；
2、 脉冲频率在1kHz至1MHz；
3、单个脉冲的上升沿在纳秒级，脉冲持续时间在几十纳秒至数毫秒；
4、EFT所形成的骚扰信号频谱分补非常宽，数字电路对它比较敏感，易受到干扰。

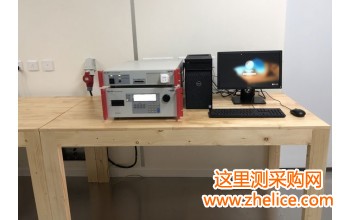

三、电快速瞬变脉冲群测试需要注意的问题：
1.试验电压正负极性都要测试；
2.每个端口试验时间≥1min；
3.注入方法：CDN注入→耦合夹注入→电容注入→金属箔注入；
4.试验中或试验后观察EUT的任何影响，及影响的持续时间；
四、电快速瞬变脉冲群测试中容易忽视的问题
1.EUT与其他所有导电性结构（包括发生器、辅助设备、屏蔽室的墙壁）的距离不满足≥0.5m的距离要求；
2.没有把EUT所有线缆应放置在GRP上方0.1m的绝缘支撑上，且超长线缆没有进行捆扎；
3.台式设备与耦合设备距离为不满足0.5m要求；
4.EUT互联线没有规定长度要求，AE过于随便；
5.性能检测用示波器应该隔离，探头尽量短。
五、电快速瞬变脉冲群EFT/B常见整改方案：
1.减小PCB接地线公共阻抗：增加PCB接地导线的面积，减小电感量成分；
2.加接EFT电感瞬态干扰抑制网络：在电感元件上并接压敏电阻、阻容电路、二极管、TVS管、背靠连接的稳压二极管等；
3、 电源或信号干扰源输入口，使用滤波器或吸收器等滤波元器件，选用磁珠的内径越小、外径越大、长度越长越好；
4.电子元器件选择时，选用性能可靠的关键器件；最好做过芯片级的电磁兼容仿真试验，质量可靠的元器件选用可提升对电快速瞬变脉冲信号的抑制能力;
5. PCB布局时，将干扰源远离敏感电路；
6. PCB布线时注意线缆的隔离，强弱电的布线隔离、信号线与功率线的隔离，各类走线要尽量短;
7.正确使用接地技术，减小环路面积；
8.安装瞬态干扰吸收器；
9.软件设计时，考虑避免干扰对系统的影响，软件上应正确检测和处理告警信息，及时恢复产品的状态；
10. I/O信号进出由完全隔离的变压器或光耦连接，更好的实现隔离；
11. 使用高阻抗的共模或差模电感滤波器；
12.在PCB层电源输入位置要做好滤波，通常采用的是大小电容组合，根据实际情况可以酌情再添加一级磁珠来滤除高频信号；
13.组装生产环节中应严把质量关，做好生产工艺流程控制，尽量保证产品质量的一致性，减少因个别产品质量问题带来的测试不合格现象。
