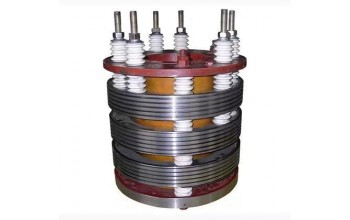

滑环刷架系统是双馈异步风力发电机的关键部件。滑环-刷架系统由滑环、刷架、碳刷组成。
崇德集电环致力于提高风机的运行效能。
崇德设计的集电环能达到好小的磨损，提高风机系统的工作效率，延长服务期，使维修成本大大降低。
集电环工作转速在正常值时，表面螺旋槽设计能保证碳刷和环面的安全接触，以及提高环面的散热功能。
崇德集电环致力于提高风机的运行效能。
设计的集电环能达到好小的磨损，提高风机系统的工作效率，延长服务期，使维修成本大大降低。
集电环工作转速在正常值时，表面螺旋槽设计能保证碳刷和环面的安全接触，以及提高环面的散热功能。
集电环有D270（850KW）、D280（1.5MW）、D300（2MW）、D320（2.5MW）等型
号可供选择。
刷架是通过弹簧降压力加在与集电环表面滚动接触的碳刷上，使其在固定体与旋转体之间稳定地传到电流机构。
1.2集电环与刷架的结构
2、刷架安装
与刷架所配合的零件(包括发电机集电环罩端盖、集电环罩外壳等等)，必须符合发电机制造商和集电环制造商共同的技术要求。在此基础上，通常发电机刷架固定有三种形式。
①刷架是以螺杆单端固定的方式安装到集电环罩单侧端盖上。
②以螺栓两端固定的方式装到集电环罩两侧端盖上
③将刷架直接固定在集电环罩的外壳上。
目前集电环配套的刷架采用整体组装式结构，依靠螺杆单端固定的方式安装到集电环罩单侧端盖上，主
要装配过程如下：
a.撕掉刷架上的保护膜。
b.检查微动开关线路是否完好，功能正常。
c.检查各零部件装配是否牢固，外观是否受损。
d.将刷架上的三个螺栓装入集电环罩端盖上的刷架安装孔，调整刷架位置，使刷架整体与转子轴线平行，刷握底面到集电环表面距离相等，并且在2-4mm范围内。
e.用力矩扳手将安装螺杆的螺帽拧紧，拧紧力矩参考发电机厂家要求或者相应国家标准。
3、碳刷安装
碳刷装入刷握以后需要将碳刷辫子线固定到刷握上，安装良好的碳刷安装后需要磨合处理，打磨碳刷表面，使其与集电环更好贴合,形成良好氧化膜。具体步骤如下：
a.用砂布缠在集电环表面，插入碳刷，压下卷簧，慢慢旋转发电机转轴，打磨碳刷与集电环接触面积达到80%以上。
b.拿开砂布，将刷握导线固定在刷握上，拧紧力矩参考发电机厂家技术文件或者相关国家标准。
c.装上碳刷以后，抓住碳刷导线向外拉几次，检查碳刷在弹簧力的作用下可以在刷握离顺畅滑动。注意不要拉碳刷金属柄。
d.使用压缩空气或者干净棉布、毛刷等将刷架和集电环表面清理干净。
4、恒压力弹簧安装装好碳刷后需要将恒压力弹簧装入刷握，装配前需要检查弹簧状态完好，无松圈、变形等缺陷。具体步骤如下：
a.按照下图放置弹簧，弹簧直立部分放入刷握滑动槽，弹簧弯曲部分与碳刷圆弧凹槽
