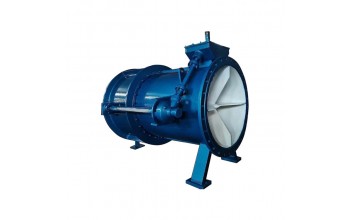

供应ZFL固定锥形阀

技术参数：
产品型号：ZFL
产品规格：DN300-2000
公称压力：0.6-4.0MPa
适用介质：污水、清水
适用温度：≤80℃
驱动方式：手动、电动、气动

产品概述：

本阀是一种排放型固定阀，属于机械阀门行业领域，特别适用于给排水系统和工业流体系统。其由阀体、齿轮式驱动机构、滑套闸、锥体、翼片、导轨等构成。由齿轮式驱动机构驱动滑套闸沿导轨前后移动，随着滑套闸的前后移动，其与固定锥体间的流通面积便随之改变，进而控制流量的变化。固定锥体采用先进的水力设计形体，其与移动的滑套闸配合后可获得良好的流量控制效果，使本实用新型排放型固定锥形控制阀的排量系数与开度自始自终具有良好的线性关系，以保证系统控制的安全性、即时性和有效性。本实用新型还采用了特殊设计的翼片，其能有效降低或消除常规流量控制阀应用时常出现的汽蚀和振动现象。

结构形式：

通常作为水轮发电机组旁通阀的自由排放阀，和连续排放流量控制。该产品采用了倒置锥形柱塞阀芯结构，所以叫锥形阀。该阀有优越的消能效果，所以也叫消能阀，它常用于农田灌溉，所以又名灌溉阀。

工作原理：

固定锥形阀的设计使得阀体内部流通顺畅，流量大而压降损耗小，在整个工作过程中不会产生气蚀和振动。在小流量时仍有很好的流量控制效果。本阀设在高压泄水管道的出口，具有圆筒形固定的阀壳，用4～6条平行水流方向的肋片把锥头成90°的锥体固定在阀壳上， 用一活动钢阀套套在锥体外面(或里面)， 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动，即可调节流量。全部开启时流量系数达0.85以上。该阀结构简单， 操作方便，泄流时， 利用水与空气的摩擦和入水后在水中的漩涡进行消能， 故可不再设消能机械。当几个锥形液动控制阀平行布置时其轴线间距不宜过小(例如不小于5倍阀壳直径D)，否则水流相互撞击，产生一股反射水流，若水流落入阀室将造成运行困难。

产品关键词：锥形液动控制阀，消能阀，灌溉阀，锥形固定阀
