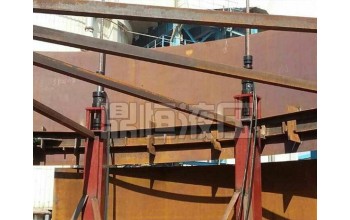

该液压顶升设备为单作用双级液压缸，用于垂直起降工作,回程需外力或自重回位。设备结构严谨紧凑、 平稳、操作简便、载荷可调、安装快捷、同步精度高。
液压顶升设备优点：
1、操作简便、载荷可调、设备提升时 平稳、同步效果好。
2、可与内圈自动焊机交叉作业。
3、兼容性好，大大节省客户的工装成本。
液压顶升设备支架总成施工方法有以下六种：液压提升倒装、中心柱倒装，充气顶升倒装、水浮倒装、正装法、机械顶升倒装。在先期施工的罐底板上安装数个固定垫墩 (400mm 高 , 间距 3-4 米 ), 然后组装 层壁板和顶盖板 , 沿罐内壁 400mm 处均布数台（根据计算确定）液压提升机，以提升机的滑动托架托住固定在罐内壁的胀圈下部 , 操纵液压提升机的控制柜，集中控制各液压机的动作.
套液压提升设备即储罐安装设备。主要用于各种大型储罐、气柜、电厂脱硫塔等钢结构的倒装提升安装。大型重物的平移也普遍采用此项技术。
钢内筒施工承载结构设计及液压同步提升技术<一>、钢内筒施工承载结构设计
液压提升设备采用钢索式液压提升烟囱施工方案，在施工前期主要需要进行2项设计和改造：①承重平台的设计或改造；②钢内筒吊装段的设计。
1承重平台的设计与改造
因提升装置需安装在混凝土外筒的上层来提升钢内筒，故通常需要将烟囱上层的检修平台改造为可承受单根钢内筒自重的承重平台在鹤壁三期钢内筒施工中，承重平台设置在220m平台，承重平台由4根主梁与4根次梁组成，考虑到钢内筒受力均匀，8根主梁和次梁均布放置烟囱外筒施工时，在筒壁预留8个施工孔用来搁置吊装用主梁，预留孔的设计由设计院确认次梁对称搁置在主梁上方，次梁与主梁焊接由于单筒结构决定了其施工面狭窄，为避免钢内筒在提升过程中与检修平台干涉，所有的检修平台全部待钢内筒就位后安装在设计承重平台时，钢内筒较大自重按1400塔虑，承重大梁的强度计算按照吊装过程中可能出现的较恶劣工况考虑经计算，承重大梁及承重平台上其他设备总重大约60t加上钢内筒自重，则烟囱混凝土外筒壁需分别预制8个可分别承重260t的预留口用来安装承重大梁改造设计后，承重平台较原检修平台自重增加约20t。
2钢内筒吊耳的设计
钢内筒吊耳的设计主要考虑两点：①钢内筒的整体刚度；②吊耳处的局部强度吊装中，为了保证钢内筒的刚度，我们在吊装段采用环形梁进行整体加强，而在吊点处采取局部加强一吊装段承受的较大重量为300t可采用4吊点结构，即用4个千斤顶提升；二吊装段承受全部钢内筒的重量，则采用8吊点结构吊装段整体采用环形梁结构，这样可大大增加其刚度，避免在吊装过程中筒体变形过大由于下锚头为传力部件，其连接处将产生应力集中，故在设计中与下锚头接触处需采用较厚钢板，并在连接处相应的环梁内多加筋板可降低其局部应力，以防止连接处压溃变形。
<二>、液压同步提升技术
液压顶升液压同步提升技术是一种适用于大型构件整体提升安装的施工技术，通常采用柔性钢绞线承重、液压提升集群和计算机同步控制等。液压同步提升系统是集机械、液压、电气、计算机自动控制技术为一体的复杂系统。大型构件可以在地面组装后整体提升到几十米甚至几百米的高空安装就位。提升施工的性很重要，在提升过程中，对被吊物进行和的控制，是液压同步提升技术的关键问题。
(1)提升点多，大型构件具有重量超重、面积大等特点。采用地面组装、整体提升时，由于单台提升液压缸提升力有限，因此通常需要数十台提升液压缸共同进行提升，即需要多个提升点同时工作。例如，国家图书馆二期钢结构整体提升重量约为10388t，面积12300m2，共使用了67个提升液压缸；
压提升机械(2)同步要求高，在液压顶升过程中要严格控制吊点之间的位移偏差，以避免结构变形过大、附加载荷过大等。同时，各吊点的载荷要控制在与理论计算基本一致的范围内，避免构件局部受力过大甚至破坏；
(3)吊点提升力差异较大，大型构件同步提升时，需要设置多个吊点，吊点之间提升力大小差异很大，提高了同步控制的难度。
大型构件整体提升时，因为吊点布置在构件不同的位置上，所以吊点之间相对结构刚度存在差异。从式(1)可看出吊点载荷与吊点之间相对结构刚度关系密切，当吊点之间相对结构刚度较大时，吊点载荷对位移变化比较敏感，即较小的位移同步偏差也会引起较大的载荷变化；反之，当吊点之间的相对结构刚度较小时，位移存在较大偏差时，载荷的变化相对较小。
