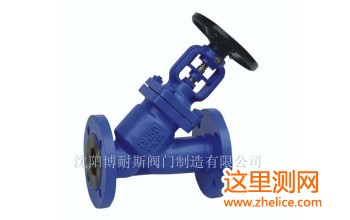

点击图片查看原图
阀门概述：
沈阳博耐斯阀门制造有限公司生产的德标Y型波纹管截止阀采用德国阀门技术标准生产制造，其关键部件金属波纹管，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。
阀门用途及特点：
博耐斯德标Y型波纹管截止阀加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式。提高了对出口压力变化的传感效能，提高了灵敏度，降低了因上游压力变化，流量变化等因素引起的压力偏差。改变了流线分布，降低了噪声。适用于蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、冷冻系统、氨、热水、电站等。024-62657366
产品特点：
1、其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；
2、阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合密封标准；
5、阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好,密封面间磨擦力小；
6、外形美观，操作轻松便捷，性能稳定，使用寿命更长；
7、工作行程小，启闭时间短；QQ:1773618669
产品性能规范：
|
公称压力(MPa) |
公称通径 |
阀体材料 |
连接方式 |
适用温度(℃) |
适用介质 |
|
1.6～6.4MPa |
DN15～450 |
铸钢、不锈钢 |
法兰、焊接 |
-29℃-425℃ |
水、蒸汽、油品等 |
产品零部件材料：
|
序号 |
名称 |
材质 |
||||
|
GS-C25 |
1.4308 |
1.4408 |
1.4306 |
1.4435 |
||
|
1 |
阀体 |
GS-C25 |
G-X6CrNi18 9 |
G-X6CrNiMo18 10 |
G-S2CrNi18 9 |
G-X2CrNiMo17 12 2 |
|
2 |
阀瓣 |
1.4006 |
1.4301 |
1.4401 |
1.4306 |
1.4435 |
|
3 |
销轴 |
1.4001 |
1.4001 |
1.4301 |
1.4301 |
|
|
4 |
波纹管组件 |
1.4878 |
1.4401 |
1.4306 |
1.4435 |
|
|
5 |
阀杆 |
1.4006 |
1.4301 |
1.4401 |
1.4401 |
1.4435 |
|
6 |
阀盖 |
GS-C25 |
1.4308 |
1.4408 |
1.4306 |
1.4435 |
|
7 |
填料 |
柔性石墨/碳素纤维+不锈钢丝 |
||||
|
8 |
填料压盖 |
GS-C25 |
1.4308 |
|||
|
9 |
定位片 |
1.1191 |
1.4301 |
|||
|
10 |
阀杆螺母 |
ZQAL9-4 |
||||
|
11 |
双头螺栓 |
A193-B7 |
A193-B8 |
A193-B8M |
||
|
12 |
垫片 |
316夹柔性石墨 |
||||
