三维焊接平台：柔性智造的焊接工装核心
三维焊接平台（又称三维柔性焊接工装系统、模块化焊接平台）是一种基于模块化孔系网格技术的高精度工装设备，能在三维空间内实现工件的快速定位、夹紧与焊接，专为多品种、小批量生产和复杂结构焊接设计，解决传统专用工装成本高、周期长、适应性差的痛点。

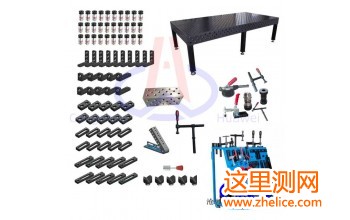

一、核心结构与组成
|
部件类型
|
核心组件
|
功能说明
|
|---|---|---|
|
基础平台
|
带精密网格孔系的平板
|
提供稳定基准面，上表面和四个侧面均有标准孔位，可五面操作
|
|
支撑系统
|
支撑块、立柱、角度器
|
实现工件高度和角度调整，适应三维空间定位需求
|
|
定位系统
|
定位销、菱形销、定位块
|
利用孔系网格实现亚毫米级精确定位，定位精度可达±0.05mm
|
|
夹紧系统
|
快速夹具、压紧器、锁紧件
|
提供稳定夹紧力（≥1.2T），防止焊接变形
|
|
辅助组件
|
连接桥、延伸板、万向轮
|
扩展工作范围，方便平台移动和拼接组合
|
二、关键技术参数
-
材质选择
- 铸铁：HT200/HT250/HT300高强度灰铸铁，减振性好，稳定性高
- 铸钢/钢板：承载能力更强，适合重载焊接场景
- 均需经过时效处理消除内应力，防止变形
-
孔系标准
- 孔径：常见16mm或28mm工业标准孔径
- 孔距：50mm/100mm标准网格，孔距精度控制在±0.02mm内
- 定位误差：工作范围内孔与孔定位误差≤0.1mm
-
精度等级：按国家标准分为0、1、2、3四个等级
- 0级：最高精度，平面度≤0.03mm/1000mm，适用于精密焊接和检测
- 1级：平面度≤0.05mm/1000mm，适用于高精度焊接
- 2级：平面度≤0.1mm/1000mm，适用于一般工业焊接
- 3级：平面度≤0.2mm/1000mm，适用于重型结构焊接
-
表面特性
- 粗糙度：Ra3.2μm
- 垂直度：侧面与上表面垂直度≤0.05mm/200mm
- 硬度：HB170-240，耐磨性能好
