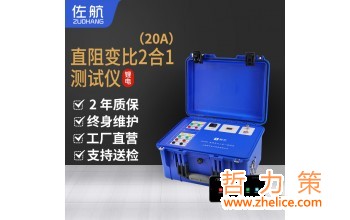

简形直阻变比二合一测试仪支持一键测试直阻和变比数据，锂电池供电，直阻三通道测试，自动计算三相不平衡率，变比支持常规变压器、PT、Z型变压器测试
我公司创新性的研发出大容量锂电池供电的二合一配电变压器测试系统（直阻+变比），我们仅需要一套设备，可以完成两个项目的测试，不需要频繁的拆接测试线。
功能特点
1. 一次接线、可完成直阻测试、变比测试。
2. 直阻测试功能，针对Yn型（高压绕组不含）、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；可输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试。
3. 变比测试功能，具有三相、单相、Z型变压器、PT变比测试功能；
4. 仪器采用嵌入式FreeRTOS操作系统，具有较高的安全性、流畅性、易用性等。
5. 仪器采用M4架构，即满足测量的实时性，又满足操作的流畅性。
6. 工业级1.14寸彩色液晶屏显示，配合移动端APP无线控制，界面清新简约，操作简单直观，为您创建舒适便捷的人机交互体验。
7. 本仪器采用大容量锂电池供电，内置充电器。
技术参数
|
直阻测试 |
|
|
输出电流 |
20A（选配）、10A、5A、1A、0.1A、≤10mA |
|
测量范围 |
20 A档 0.5mΩ～ 100mΩ 10 A档 1.0mΩ～ 300mΩ 5 A档 10 mΩ～ 1.0 Ω 1A档 200mΩ～ 6.0 Ω 0.1A档 2.0 Ω～ 60 Ω ≤10mA档 30 Ω～ 1 kΩ |
|
准 确 度 |
±(读数×0.2% + 2个字) |
|
变比测试 |
|
|
测量范围 |
0.9～1000 |
|
准 确 度 |
±(读数×0.1% + 2个字)(小于等于500) ±(读数×0.2% + 2个字)(大于500小于等于1000) |
|
分 辨 率 |
0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000及以上（0.1） |
|
使用条件及外形 |
|
|
工作电源 |
内置锂电池，容量7.8AH |
|
充电电压 |
AC220V |
|
使用温度 |
-10℃～50℃ |
|
相对温度 |
≤90%，不结露 |
|
重量/尺寸 |
6.5kg/400×315×223mm |
