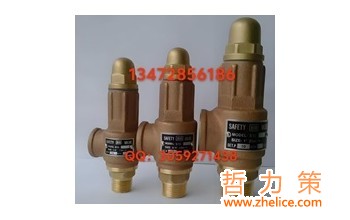

锅炉安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式（脉冲式）；按阀体构造来分，可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀，多采用不封闭式安全阀。对于安全阀产品的选用，应按实际密封压力来确定。对于弹簧式安全阀，在一种公称压力(pn)范围内，具有几种工作压力级的弹簧，订货时除注明安全阀型号、名称、介质和温度外，尚应注明阀体密封压力，否则按最大密封压力供货。
（l）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
（2）安全阀应垂直安装在锅筒、集箱的最高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
（3）杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
（4）对于额定蒸汽压力小于或等于3.82mpa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82mpa的锅炉，安全阀喉径不应小于20mm。
（5）安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不小于所有安全阀排汽面积的1.25倍。
（6）安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排汽管底部应装有接到安全地点的疏水管，在排汽管和疏水管上都不允许装设阀门。
锅炉安全阀整定试验措施1、试验目的
沾化电厂2´150mw机组采用2台上海锅炉厂生产的sg-480/13.7-m776型超高压自然循环锅炉，所配用的安全阀共9只。采用美国crosby公司的弹簧式安全阀3只，布置在汽包两端及过热器出口集箱上，采用上海动力设备有限公司阀门公司生产的弹簧全启式安全阀，布置在再热器进出口集箱上，各安全阀的规格、型号见表1。为保证机组安全，在机组投运之前须做热态校验和整定。
